蒸汽疏水阀/散热疏水阀/散热阀
|
TSF-10S, 10SF 不锈钢蒸汽疏水阀 ・浮球、排气阀等主要部件与阀塞为一体构造 ・可根据流体方向，360°旋转阀塞，可任意方向安装 ・全不锈钢材质，具有优秀的耐腐蚀性和耐久性能 ・采用高压波纹管式排气阀 ・内置过滤器 ・最大排量为1,800kg/h，排量大 |
 |
| 特点 | 可360°任意方向安装 | |
| 种类 | 蒸汽疏水阀 | |
| 类型 | 浮球式 | |
| 仕様 | 适用流体 | 蒸汽冷凝水 |
| 适用压力范围 | 0.01 - 2.1MPa(根据连接方式、喷嘴不同) | |
| 最高使用温度 | 220(C) | |
| 连接方式（TSF-10S） | JIS Rc | |
| 连接方式（TSF-10SF） | JIS 10KFF, JIS20KRF | |
| 材料 | 阀体 | 不锈铸钢 |
| 阀瓣、阀座 | 不锈钢 | |
| 浮球 | 不锈钢 | |
|
【适用压力范围】 ・TSF-10S(F)-5:0.01-0.5MPa ・TSF-10S(F)-10:0.01-1.0MPa ・TSF-10S(F)-21:0.01-2.1MPa |

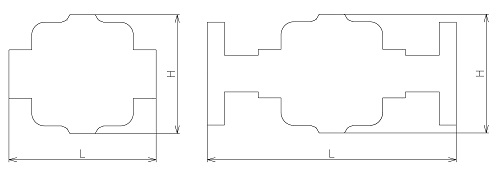

螺纹连接方式（TSF-10S-5, TSF-10S-10, TSF-10S-21）
| 公称直径 | L(mm) | H(mm) | 重量(kg) |
| 15A1/2 | 135 | 110 | 3.6 |
| 20A3/4 | 135 | 110 | 3.6 |
| 25A1 | 139 | 110 | 3.7 |
法兰盘型连接方式（TSF-10SF-5, TSF-10SF-10, TSF-10SF-21）
| 公称直径 | L(mm) | H(mm) | 重量(kg) 10KFF | 重量(kg) 20KRF |
| 15A1/2 | 195 | 110 | 4.8 | 5.0 |
| 20A3/4 | 215 | 110 | 5.2 | 5.4 |
| 25A1 | 235 | 110 | 6.2 | 6.6 |
 |
