GLV-16 压力16kg级球墨铸铁制截止阀 , 广泛使用于蒸汽，空气，冷温水，油。 |
 |
| 种类 | 截止阀 | |
| 仕様 | 连接方式 | JIS RC，NPT |
| MPa | ||
| 流体 | 蒸汽，空气，冷温水，油，其他非危险性流体 | |
| 最高压力 | 2.2MPa（※1） | |
| 最高温度 | 220℃（※1） | |
| 材料 | 阀箱 | 球墨铸铁 |
| 阀盖 | 球墨铸铁 | |
| 阀瓣 | 不锈钢（SUS403） | |
| ※1 使用压力和使用温度的关系请参照JIS B2051压力-温度表。 |

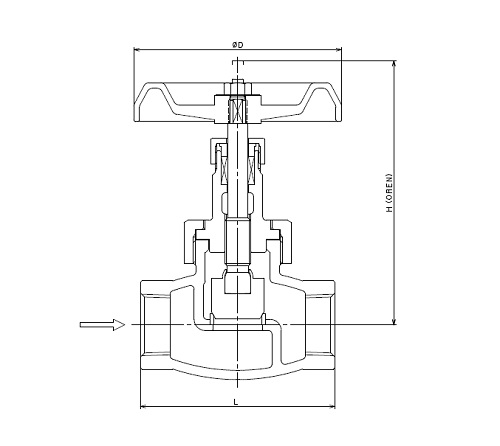

| 口径 | D（mm） | L（mm） | H（mm） | 重量（kg） |
| 15A1/2 | 83 | 75 | 126 | 0.9 |
| 20A3/4 | 105 | 90 | 135 | 1.1 |
| 25A1 | 112 | 105 | 150 | 1.7 |
| 32A1＆1/4 | 132 | 135 | 183 | 2.7 |
| 40A1＆1/2 | 132 | 135 | 183 | 3.8 |
| 50A2 | 132 | 160 | 186 | 5.6 |
 |
