安全阀
|
AL-150L 扬程式，杠杆式，开放式 * 可手动执行泄压试验 * 小型，轻巧,杠杆式 * 采用不锈钢阀体和阀座，具有超群的耐久性 |
 |
| 特点 | 扬程式 / 螺丝型 / 青铜 / 开放杠杆式 | |
| 类别 | 安全泄压阀 | |
| 类型 | 扬程式 | |
| 仕様 | 适用流体 | 蒸汽、空气 |
| 压力范围 | 0.05 - 1.0MPa(请参见设置压力范围表。) | |
| 连接方式 | JIS Rc 螺丝型 | |
| 最高温度 | 220°(C) | |
| 材料 | 弹簧盒 | 铸青铜 |
| 阀门 | 铸造不锈钢 (SCS14A) | |
| 阀座 | 铸造不锈钢 (SCS14A) | |

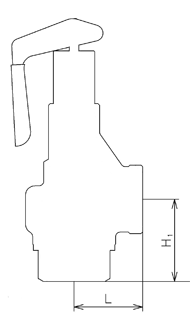

| Size | L (mm) | H1 (mm) | Weight (kg) |
| 15A(1/2) | 34 | 40 | 0.8 |
| 20A(3/4) | 38 | 43 | 0.9 |
| 25A(1) | 43 | 51.5 | 1.2 |
| 32A(1 1/4) | 50 | 61.5 | 1.9 |
| 40A(1 1/2) | 60 | 60 | 2.9 |
| 50A(2) | 75 | 76 | 4.8 |
 |
