安全阀
|
AL-150H 扬程式，封闭式 * 最高设定压力：1.6MPa * 小型，轻巧 * 采用不锈钢阀体和阀座，具有超群的耐久性 |
 |
| 特点 | 扬程式 / 螺丝型 / 青铜 / 最高 1.6MPa | |
| 类别 | 安全泄压阀 | |
| 类型 | 扬程式 | |
| 仕様 | 适用流体 | 蒸汽、空气、冷水和热水、油、其它非危险性流体 |
| 压力范围 | 1.0 - 10.6MPa(请参见设置压力范围表。) | |
| 连接方式 | JIS Rc 螺丝型 | |
| 最高温度 | 220°(C) (*) | |
| 材料 | 弹簧盒 | 铸青铜 |
| 阀门 | 铸造不锈钢 (SCS14A) | |
| 阀座 | 铸造不锈钢 (SCS14A) | |
| * 用于水、油等液体时，最高温度为 150°(C)。 |

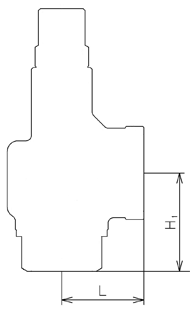

| Size | L (mm) | H1 (mm) | Weight (kg) |
| 15A(1/2) | 36 | 42 | 0.8 |
| 20A(3/4) | 38 | 47 | 0.9 |
| 25A(1) | 46 | 56 | 1.3 |
| 32A(1 1/4) | 54 | 62 | 1.9 |
| 40A(1 1/2) | 63 | 67 | 2.9 |
| 50A(2) | 77 | 80 | 5 |
 |
