安全阀
|
AL-140H 扬程式，封闭式，不锈钢 * 最高设定压力：2.0MPa * 采用全不锈钢材质，具有超群的耐久性 * 结构简单，便于维护 * 容易调节 |
 |
| 特点 | 扬程式 / 螺丝型 / 不锈钢 / 最高 2.0MPa | |
| 类别 | 安全泄压阀 | |
| 类型 | 扬程式 | |
| 仕様 | 适用流体 | 蒸汽 |
| 压力范围 | 1.00.2.0 - MNMPa | |
| 连接方式 | JIS Rc 螺丝型 | |
| 最高温度 | 220°(C) (*) | |
| 材料 | 弹簧盒 | 铸造不锈钢 |
| 阀门 | 铸造不锈钢 (SCS14A) | |
| 阀座 | 铸造不锈钢 (SCS14A) | |
| * 用于水、油等液体时，最高温度为 150°(C)。 |

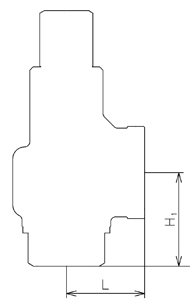

| Size | L (mm) | H1 (mm) | Weight (kg) |
| 15A(1/2) | 36 | 42 | 0.9 |
| 20A(3/4) | 38 | 46 | 1 |
| 25A(1) | 46 | 55 | 1.5 |
| 32A(1 1/4) | 54 | 61.5 | 2.5 |
| 40A(1 1/2) | 63 | 67 | 4.6 |
| 50A(2) | 77 | 80 | 8.8 |
 |
| CAD图纸 (136 KB) |
| 产品图纸 (86 KB) |
| 产品说明书 (278 KB) |
