安全阀
|
AL-10 扬程式，杠杆式，开放式 * 可手动执行泄压试验 * 小型，重量轻，容易安装 |
 |
| 特点 | 扬程式 / 螺丝型 / 球墨铸铁 / 杠杆式 | |
| 类别 | 泄压阀 | |
| 类型 | 扬程式 | |
| 仕様 | 适用流体 | 蒸汽 |
| 压力范围 | 0.05 - 1.0MPa(请参见设置压力范围表。) | |
| 连接方式 | JIS Rc 螺丝型 | |
| 最高温度 | 220°(C) | |
| 材料 | 弹簧盒 | 球墨铸铁 |
| 阀门 | 铸青铜或不锈钢 | |
| 阀座 | 铸青铜或不锈钢 | |

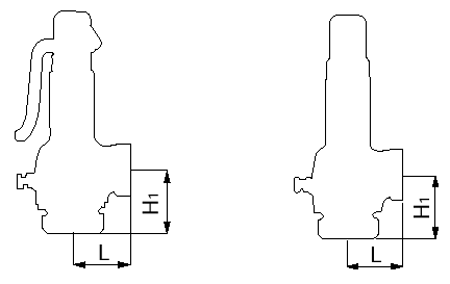

| Size | L (mm) | H1 (mm) | Weight (kg) |
| 15A(1/2) | 40 | 40 | 1 |
| 20A(3/4) | 45 | 50 | 1.5 |
| 25A(1) | 50 | 60 | 1.8 |
| 32A(1 1/4) | 60 | 70 | 3.1 |
| 40A(1 1/2) | 65 | 75 | 4.5 |
| 50A(2) | 80 | 85 | 6.2 |
 |
| CAD图纸 (80 KB) |
| 产品图纸 (558 KB) |
