安全阀
|
AL-24F 比例式，带手柄，封闭式 * 使用氟橡胶，最高温度 120°(C) * 阀体和阀座采用防腐材料 * 容易调节 |
 |
| 特点 | 比例式 / 泄压阀 / 青铜 / 隔膜式 | |
| 类别 | 泄压阀 | |
| 类型 | 比例式 | |
| 仕様 | 适用流体 | 冷水和热水、油、其它非危险性流体 |
| 压力范围 | 0.1 - 0.7MPa((*)) | |
| 连接方式 | JIS Rc 螺丝型 | |
| 最高温度 | 120°(C) | |
| 材料 | 阀箱 | 青铜 |
| 阀门 | 氟橡胶 | |
| 阀座 | 不锈钢 | |
| * 可提供工作压力介于 0.05MPa 和 0.1MPa 之间的阀门。 |

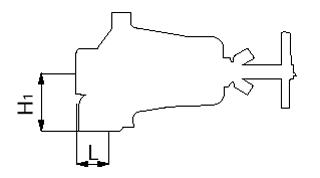

| Size | L(mm) | H1(mm) | Weight(kg) |
| 15A(1/2) | 20.5 | 46 | 1.4 |
| 20A(3/4) | 18.5 | 47 | 1.4 |
| 25A(1) | 17.5 | 52 | 1.6 |
 |
