安全阀
|
AL-250R 比例式，带手柄，封闭式 * 采用全不锈钢材质，具有超群的耐久性 * 结构简单，便于维护 * 结构独特，尤其适用于泄压阀 * 对于由连续泄压而产生的背压变化，也能保持操作稳定 * 可以用手柄轻松地改变设定压力 |
 |
| 特点 | 比例式 / 螺丝型 / 不锈钢 / 带手柄 | |
| 类别 | 泄压阀 | |
| 类型 | 比例式 | |
| 仕様 | 适用流体 | 冷水和热水、油、其它非危险性流体 |
| 压力范围 | 0.05 - 1.0MPa(请参见设置压力范围表。) | |
| 连接方式 | JIS Rc 螺丝型 | |
| 最高温度 | 120°(C) | |
| 材料 | 弹簧盒 | 铸造不锈钢 |
| 阀门 | 不锈钢 | |
| 阀座 | 不锈钢 | |

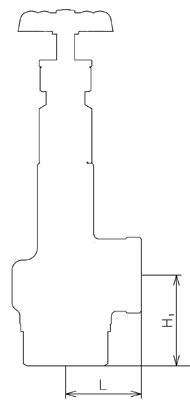

| Size | L (mm) | H1 (mm) | Weight (kg) |
| 15A(1/2) | 34 | 41 | 0.9 |
| 20A(3/4) | 38 | 45 | 1.1 |
| 25A(1) | 43 | 51.5 | 1.4 |
| 32A(1 1/4) | 50 | 63.5 | 2.5 |
| 40A(1 1/2) | 60 | 68.5 | 3.7 |
| 50A(2) | 75 | 80 | 6.0 |
 |
