安全阀
|
AL-280 封闭式 * 阀内件为不锈钢材质，因而具有超群的耐久性 * 适用于脉动压力高或压力波动大的泵 * 阀体采用高抗拉强度材料" FCD450" |
 |
| 特点 | 比例式 / 法兰盘型 / 球墨铸铁 / 封闭式 | |
| 类别 | 泄压阀 | |
| 比例式 | ||
| 仕様 | 适用流体 | 冷水和热水、油 |
| 设置压力 | 0.05 - 1MPa(请参见设置压力范围表) | |
| 连接方式 | JIS 10K FF 法兰盘型 | |
| 最高温度 | 120°(C) | |
| 材料 | 阀箱 | 球墨铸铁 |
| 弹簧盒 | 球墨铸铁 | |
| 阀门 | 不锈钢 | |
| 阀座 | 不锈钢 | |

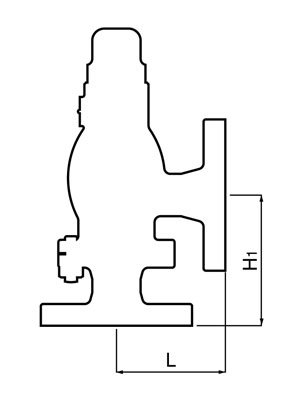

| Size | L (mm) | H1 (mm) | Weight (kg) |
| 15A(1/2) | 90 | 108 | 4.7 |
| 20A(3/4) | 90 | 108 | 5.0 |
| 25A(1) | 90 | 108 | 6.2 |
| 32A(1 1/4) | 91 | 115 | 8.6 |
| 40A(1 1/2) | 91 | 115 | 8.8 |
| 50A(2) | 105 | 132 | 13.0 |
 |
