安全阀
|
AF-5S 全量式，杠杆式，开放式 * 小型，轻巧 * 采用防腐材料，具有超群的耐久性 * 全不锈钢材质 |
 |
| 特点 | 全量式 / 螺丝型 / 不锈钢 / 开放式 | |
| 类别 | 泄压阀 | |
| 类型 | 全量式 | |
| 仕様 | 适用流体 | 蒸汽、空气、其它非危险性流体 |
| 压力范围 | 0.1 - 1.0MPa | |
| 连接方式 | 一次压力:JIS R 螺丝型 , 二次压力:JIS Rc 螺丝型 | |
| 最高温度 | 220°(C) | |
| 材料 | 弹簧盒 | 铸造不锈钢 |
| 阀门 | 不锈钢 | |
| 阀座 | 不锈钢 | |
| * 公称尺寸与连接尺寸不同。 |

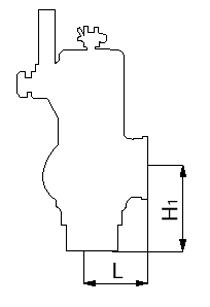

| Size | L (mm) | H1 (mm) | Weight (kg) |
| 20A(3/4) | 40 | 62 | 1.65 |
| 25A(1) | 47 | 70 | 2.35 |
| 32A(1 1/4) | 52 | 79 | 2.9 |
| 40A(1 1/2) | 65 | 98 | 5.3 |
| 50A(2) | 77 | 121 | 9.2 |
 |
| CAD图纸 (78 KB) |
| 产品图纸 (178 KB) |
