减压阀
|
GP-1000S * 要部：不锈钢 * 活塞式引导作动型 * 超群的耐久性 * 性能稳定 * 阀门泄漏量符合 ANSI 4 级 * 最大减压比 (20:1) |
 |
| 特点 | 活塞式 / 活塞和汽缸：不锈钢 / 法兰盘型 | |
| 类型 | 活塞式引导作动型 | |
| 仕様 | 适用流体 | 蒸汽 |
| 一次压力 | 0.1 - 1.0MPa | |
| 二次压力 | 0.05 - 0.9MPa | |
| 连接方式 | JIS 10K FF 法兰盘型 | |
| 二次压力可调 | 90% or less of the inlet pressure(gauge pressure) | |
| 最低差压 | 0.05MPa | |
| 最大减压比 | 20:1 | |
| 最高温度 | 220 degree(C) | |
| 材料 | 阀体 | 球墨铸铁 |
| 主阀和阀座 | 不锈钢 | |
| 导阀和阀座 | 不锈钢 | |
| 活塞和汽缸 | 不锈钢 | |

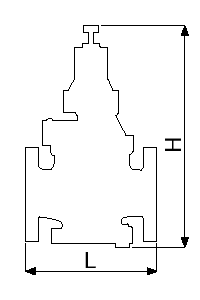

| Size | L (mm) | H (mm) | Weight (kg) | Cv value |
| 15A(1/2) | 150 | 285 | 8.0 | 1 |
| 20A(3/4) | 155 | 285 | 8.5 | 2.3 |
| 25A(1) | 160 | 300 | 10.0 | 4 |
| 32A(1 1/4) | 190 | 323 | 14.0 | 6.5 |
| 40A(1 1/2) | 190 | 323 | 14.5 | 9 |
| 50A(2) | 220 | 347 | 20.0 | 16 |
| 65A(2 1/2) | 245 | 357 | 30.0 | 25 |
| 80A(3) | 290 | 404 | 35.0 | 36 |
| 100A(4) | 330 | 450 | 52.5 | 64 |
 |
