温度调节器
|
OB-30 小型，软阀座 * 虽然小型，轻量，但控制精确 * 聚四氟乙烯/不锈钢阀门和阀座，使用寿命长 |
 |
| 特点 | 小型、轻量 / 用于供热 / 螺纹型 | |
| 类别 | 温度调节器 | |
| 类型 | 外压式波纹管 | |
| 仕様 | 适用流体 | 蒸汽、热水 |
| 最高压力 | 1.0MPa("热水为 1.7MPa") | |
| 最高温度 | 185degree(C) | |
| 连接方式 | JIS Rc (PT) | |
| 感热筒最高压力 | 1.0 MPa | |
| 设定点的范围 | 0-35°(C) , 25-70°(C) , 40-100°(C) , 60-130°(C) , 70-150°(C) | |
| 感热筒最高温度 | Upper set point + 40°(C) | |
| 材料 | 阀体 | 青铜 |
| 阀盘 | 聚四氟乙烯 | |
| 阀座 | 不锈钢 | |
| 感热筒 | 铜 (镀镍铬) | |
|
* 用于蒸汽时的最高压力为 1.0MPa。 * 标准容量的长度为 2m。 可提供 3m 或 5m。 |

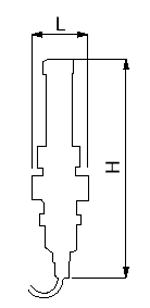

| Size | L (mm) | H (mm) | Weight (kg) |
| 15A(1/2) | 75 | 318.5 | 2.7 |
| 20A(3/4) | 80 | 318.5 | 2.8 |
| 25A(1) | 90 | 318.5 | 3 |
 |
