温度调节器
|
OB-4G * 装有调节手柄，便于设置 * 双阀结构，容量大 * 外部加压波纹管具有高度的温度耐受力 |
 |
| 特点 | 双阀结构 / 用于冷却 / 法兰盘型 | |
| 类别 | 温度调节器 | |
| 类型 | External pressurized bellows type | |
| 仕様 | 适用流体 | 冷水、制冷剂 |
| 最高压力 | 0.2 - 0.7MPa | |
| 最高温度 | 180degree(C) | |
| 连接方式 | JIS 10K FF | |
| 感热筒最高压力 | 1.0 MPa | |
| 设定点的范围 | 15-30°(C) , 20-40°(C) , 30-50°(C) , 40-60°(C) , 50-70°(C) , 60-80°(C) , 80-100°(C) | |
| 感热筒最高温度 | Upper set point + 30°(C) | |
| 材料 | 阀体 | 铸铁 |
| 阀门 | 磷青铜 | |
| 阀座 | 磷青铜 | |
| 感热筒 | 铜 (镀镍铬) | |
|
* Max. pressure differs from size. Contact us in detail. * 阀门・阀座・感热筒 可提供不锈钢材质。 |

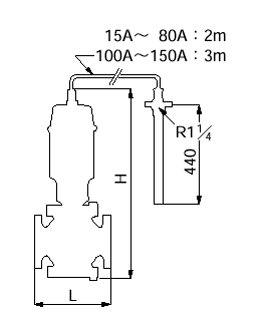

| Size | L (mm) | H (mm) | Weight (kg) |
| 15A(1/2) | 126 | 520 | 15 |
| 20A(3/4) | 130 | 520 | 16 |
| 25A(1) | 140 | 540 | 18 |
| 32A(1 1/4) | 150 | 550 | 21 |
| 40A(1 1/2) | 160 | 550 | 23 |
| 50A(2) | 180 | 630 | 29 |
| 65A(2 1/2) | 215 | 660 | 38 |
| 80A(3) | 260 | 680 | 48 |
| 100A(4) | 300 | 750 | 58 |
| 125A(5) | 360 | 815 | 76 |
 |
