TSF-11S,11SF 不锈钢蒸汽疏水阀 ・浮球、排气阀等主要部件与阀塞为一体构造 ・可根据流体方向，360°旋转阀塞，可任意方向安装 ・全不锈钢材质，具有优秀的耐腐蚀性和耐久性能 ・采用高压波纹管式排气阀 ・内置过滤器 ・最大排量为3,400kg/h，排量大 |
 |
| 特点 | 可360°任意方向安装 | |
| 种类 | 蒸汽疏水阀 | |
| 类型 | 浮球式 | |
| 仕様 | 适用流体 | 蒸汽冷凝水 |
| 适用压力范围 | 0.01 - 2.1MPa(根据连接方式、喷嘴不同) | |
| 最高使用温度 | 220(C) | |
| 连接方式(TSF-11S) | JIS Rc | |
| 连接方式(TSF-11S) | JIS 10KFF, JIS20KRF | |
| 材料 | 阀体 | 不锈铸钢 |
| 阀瓣、阀座 | 不锈钢 | |
| 浮球 | 不锈钢 | |
|
【适用压力范围】 ・TSF-11S(F)-5:0.01-0.5MPa ・TSF-11S(F)-10:0.01-1.0MPa ・TSF-11S(F)-21:0.01-2.1MPa |

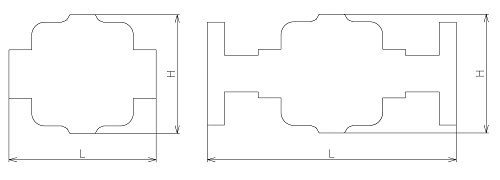

螺纹型连接方式（TSF-11S-5, TSF-11S-10, TSF-11S-21）
| 公称直径 | L(mm) | H(mm) | 重量(kg) |
| 25A(1) | 190 | 186 | 9.1 |
| 32A(1 1/4) | 190 | 186 | 9.2 |
| 40A(1 1/2) | 205 | 186 | 9.4 |
| 50A(2) | 220 | 186 | 9.7 |
法兰盘型连接方式（TSF-10SF-5, TSF-10SF-10, TSF-10SF-21）
| 公称直径 | L(mm) | H(mm) | 重量(kg) 10KFF | 重量(kg) 20KRF |
| 25A(1) | 270 | 186 | 11.7 | 12.0 |
| 32A(1 1/4) | 270 | 186 | 12.6 | 13.0 |
| 40A(1 1/2) | 280 | 186 | 13.0 | 13.5 |
| 50A(2) | 290 | 186 | 14.2 | 14.7 |
 |
